Como instalar Simulador de Redes Eveng en VMware 17 Pro + Imagen de mikrotik

Ve a https://www.eve-ng.net/index.php/download/#DL-COMM

Seccion Free Edit Comunity editio

Podras descargar  desde mega https://mega.nz/file/mtUnHIoA#h5TtEOQModzgTtk9xX7vVSYmLh1jN0ISqmhpacunopA

o Google  https://drive.google.com/uc?id=1cd_RBtVPGP4oUqXgh7mLoTs3jRdihaME&export=download

(Tarda en Descargar)

Descargar Win SCP https://winscp.net/eng/download.php

Ir al sitio de Mikrotik https://mikrotik.com/download

buscar version estable mas reciente en Cloud Hosted Router ( Raw isk image.

descomprime el archivo de EveNG, buscar el que termina en extension ovf.

Abrir WMware.

Open a new virtual machine (Wmware16) o pon Open (Wmware17)

Selccionar la ubicacion donde se descomprimio EveNG

Dar nombre y ubicacion

Importar

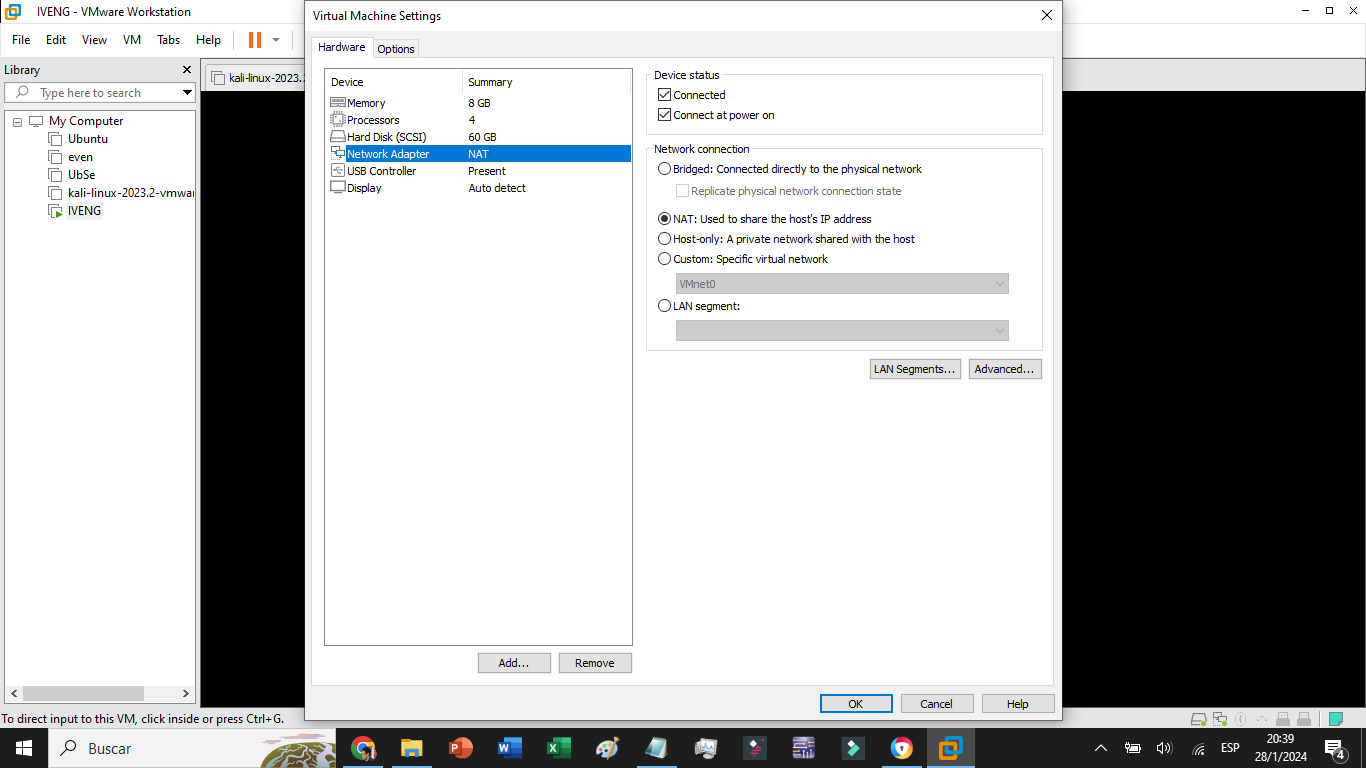

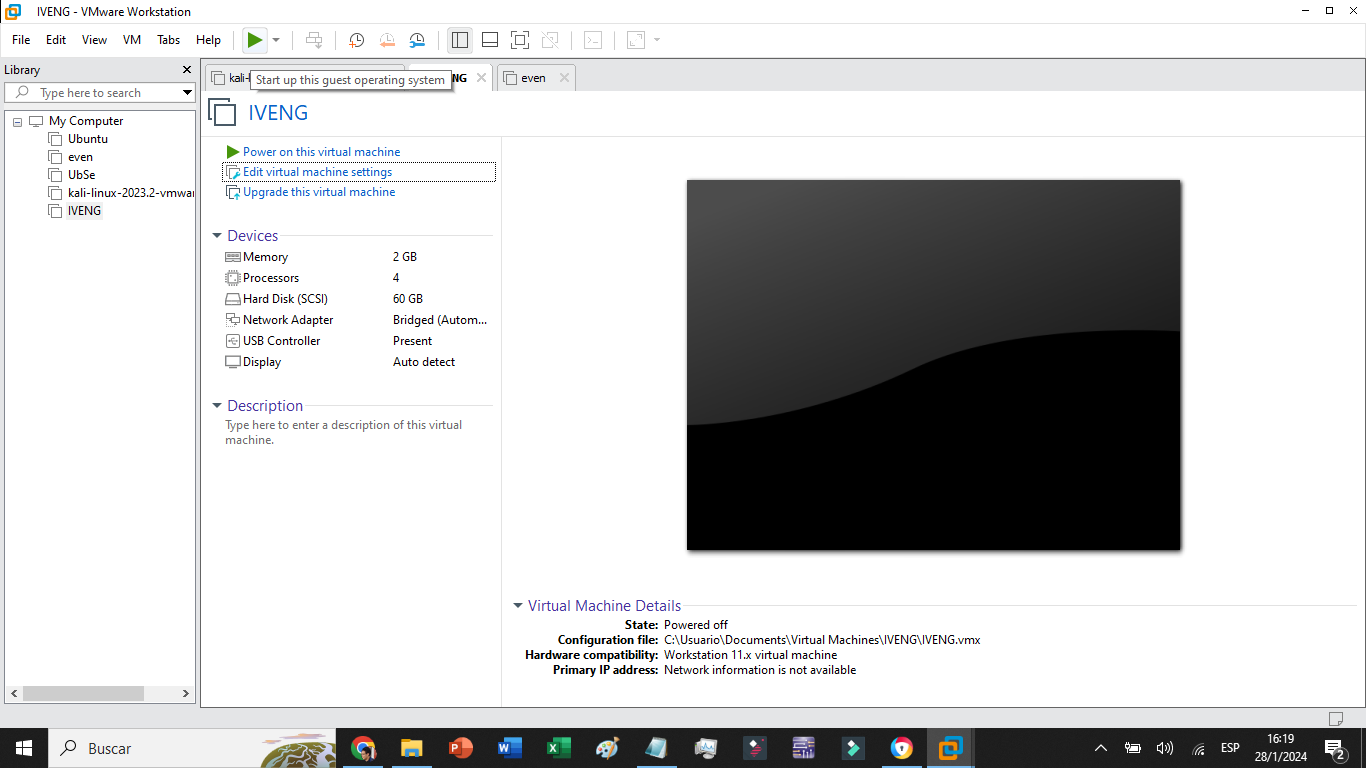

Editar Configuracion de Maquina Virtual  con el boton de edit:



La primera vez si necesitan poner 4 o mas Gb de Ram, y da opcion de adaptadores poner 'Nat'

NO Brigde- adaptadores e red

NO Only Host

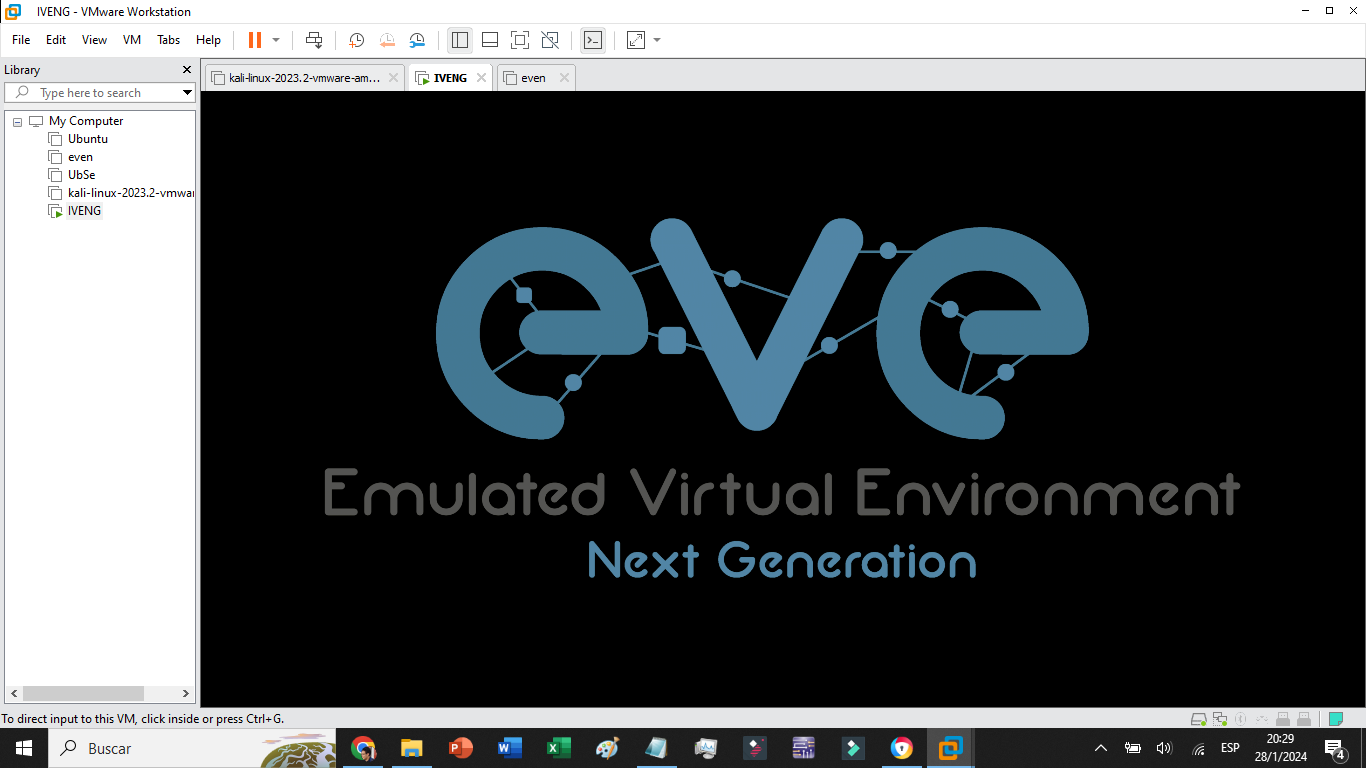

Play la Virtual Machine

Esperar

descargar las herramientas para linux

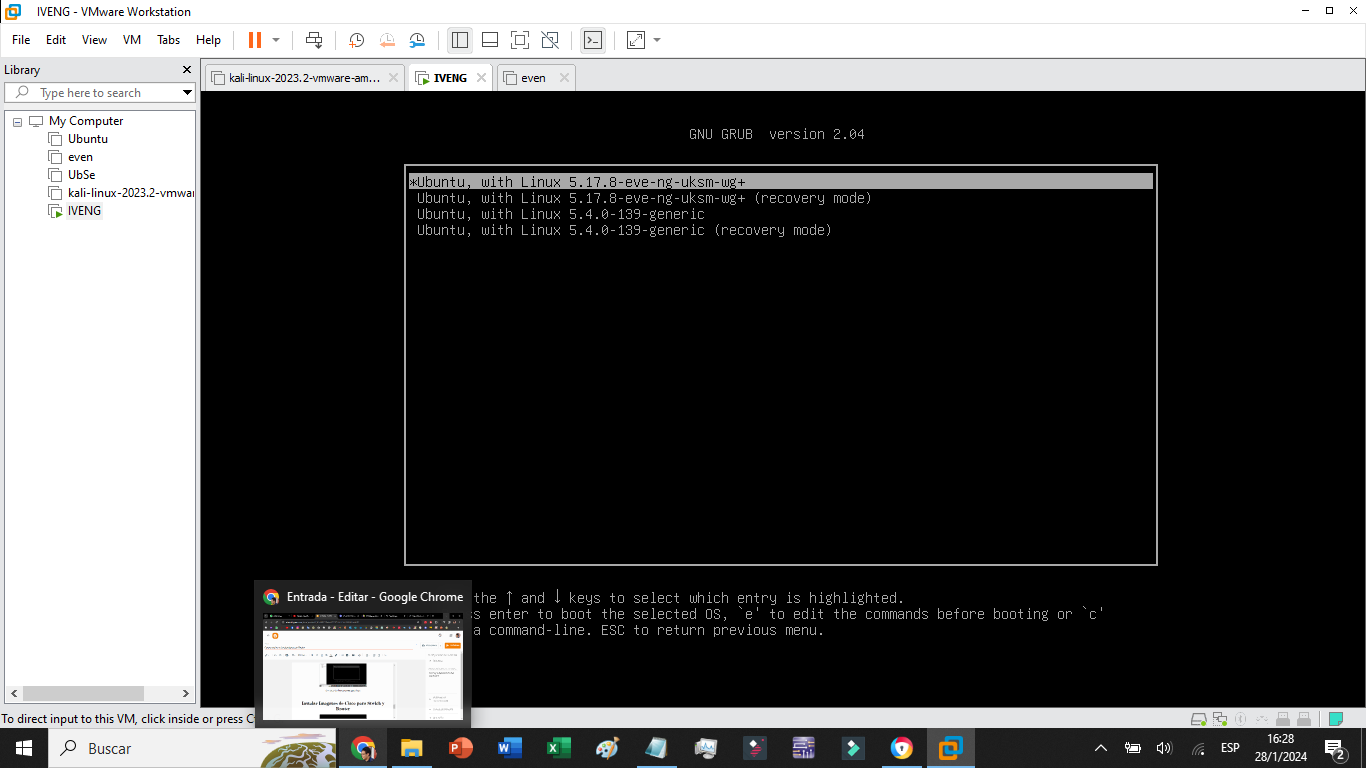

Seleccionar la primera opcion

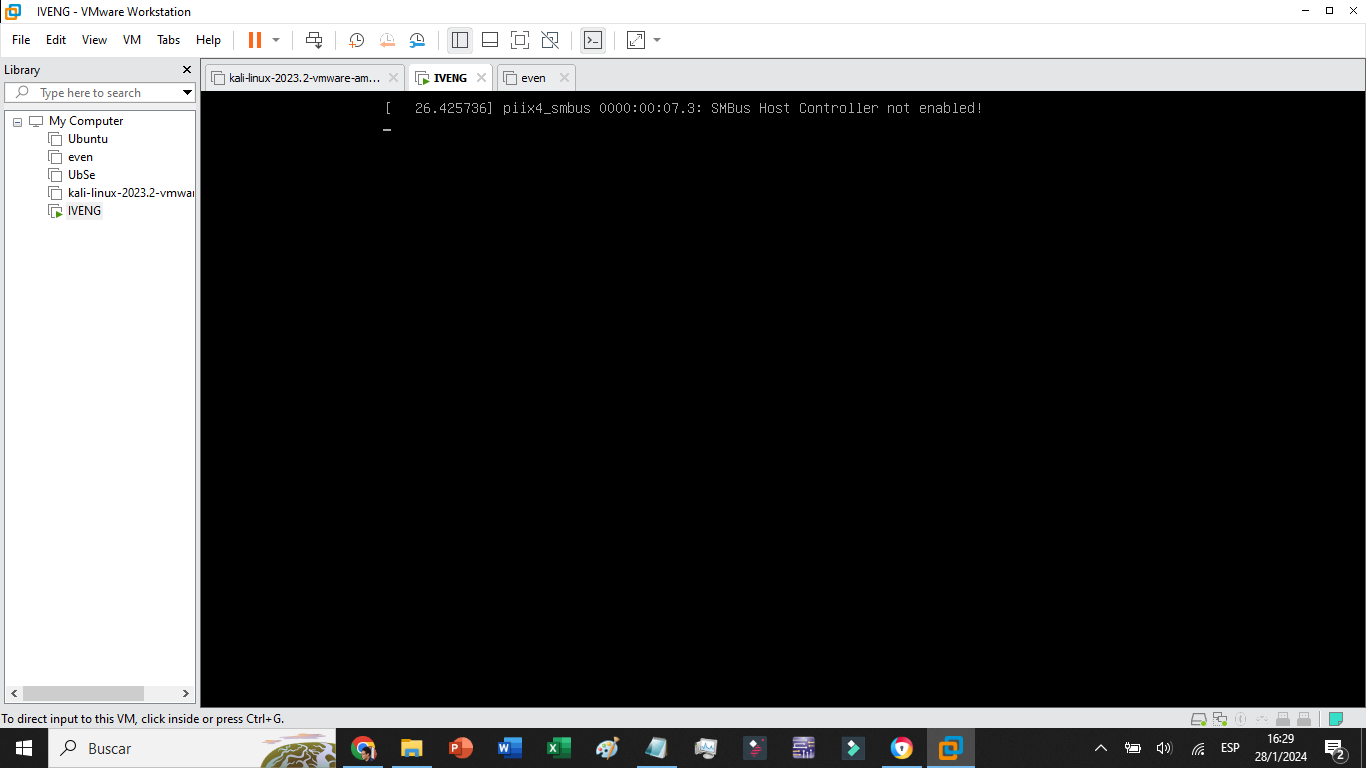

De verdad, esperar, tarda como 7 minutos

Usar de usuario 'root' y contrasena 'eve'

Cambiar contraseña, La contrasena no aparece en texto, solo escriban y luego poner el siguiente

Siguiente

siguiente

Configurar a DHCP

Dejar en blanco

conexcion directa

Esperar

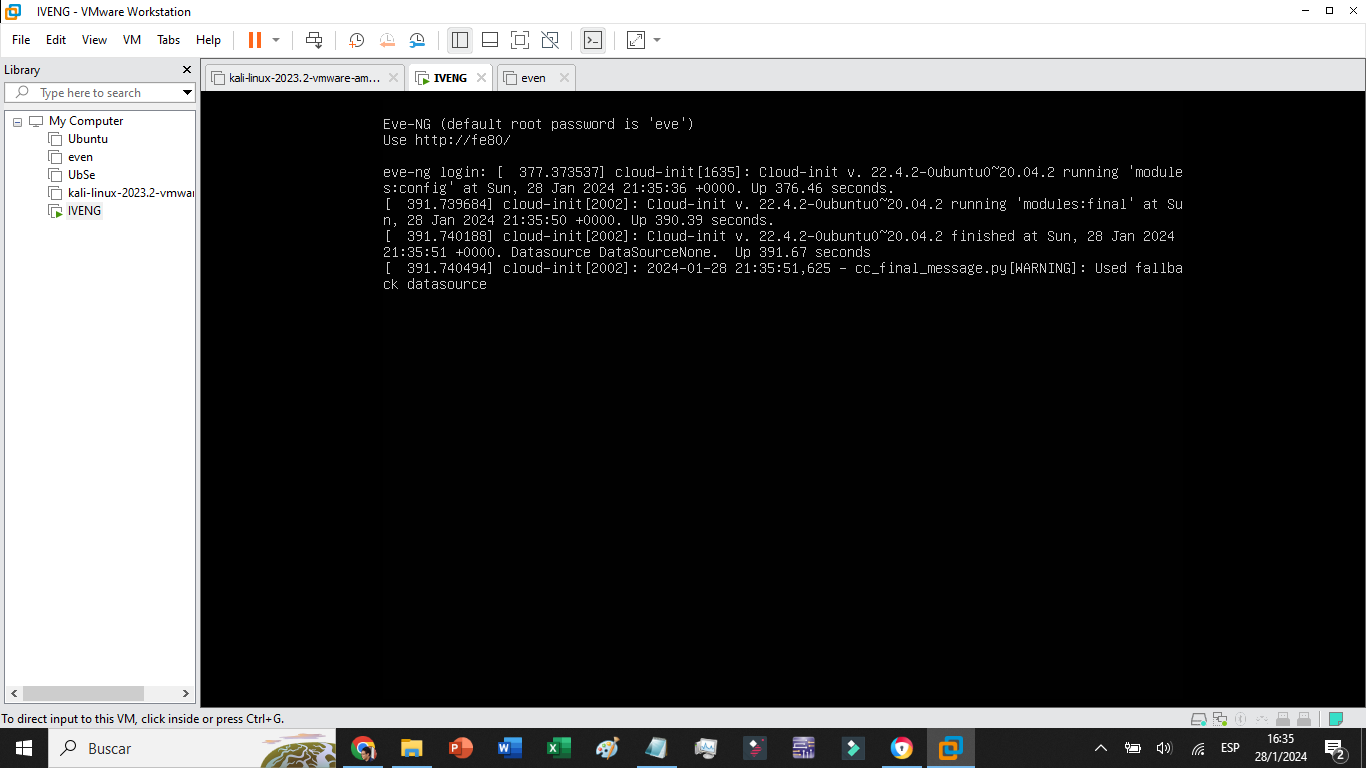

El programa te dara una direccion IP con la que se podra acceder desde un navegador

Acceder con usuario root y nueva contraseña para abrir

Abrir navegador y poner direccion IP, en mi caso  es http://192.168.11.12/

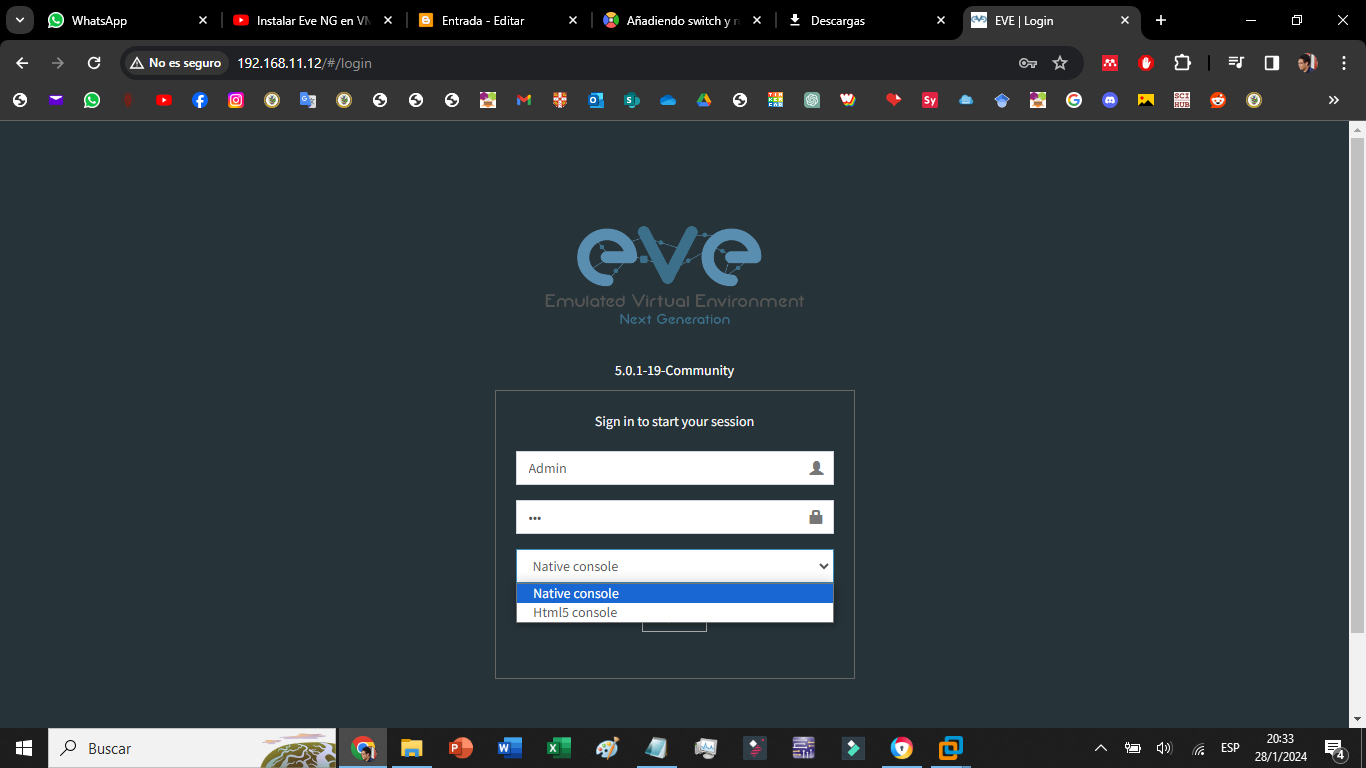

En el navegador, acceder con usuario 'Armin' La contraseña la misma que el Eve-ng

Con native Console se abriran las configuraciones de los routers y Switchs en Putty o el simbolo el sistema, Con html5 console se abrira en el navegador

Para cerar poner en consola 'init 0' Separado las palabras

ERRORES COMUNES:

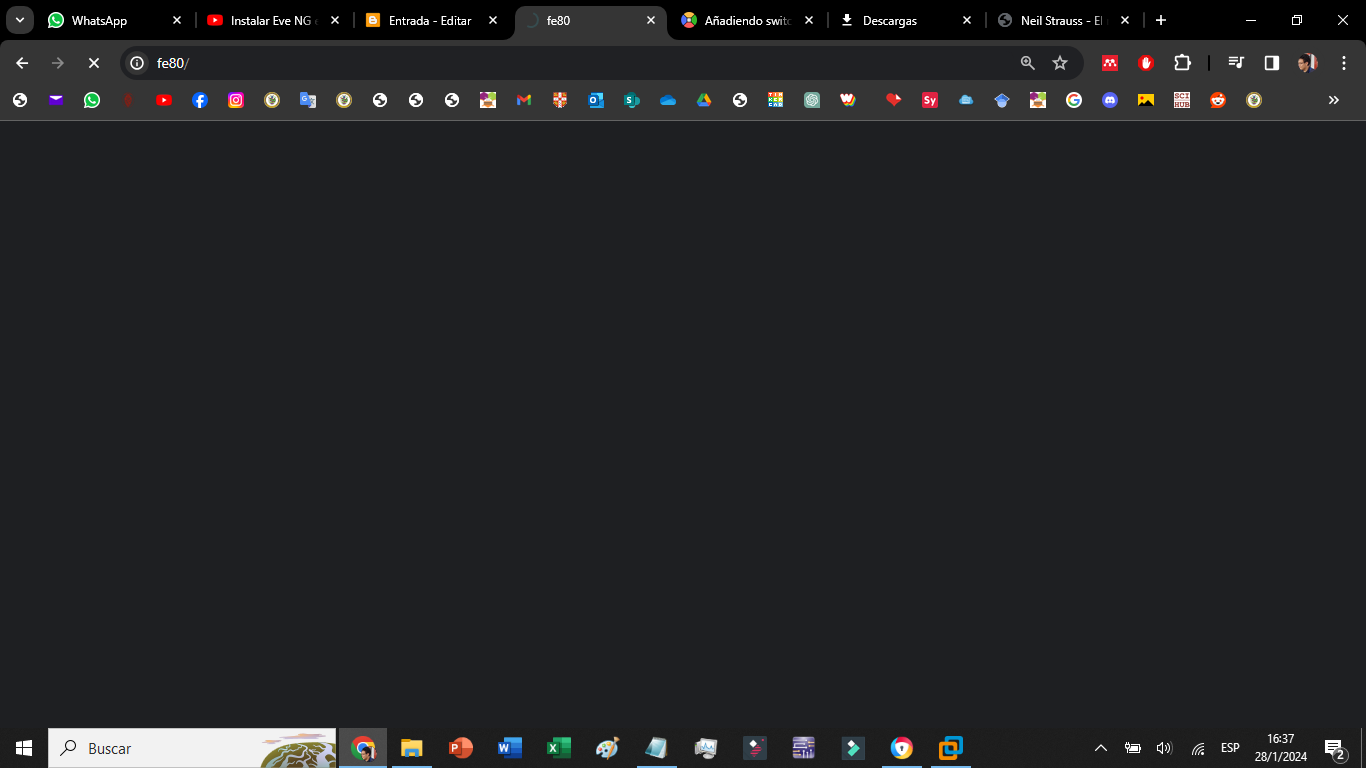

Poner de adaptador de red 'Brigde' o 'Only Host', estas configuraciones dan direcciones con letras (Debe ser la direccion con numeros IPV4)

No va a abrir

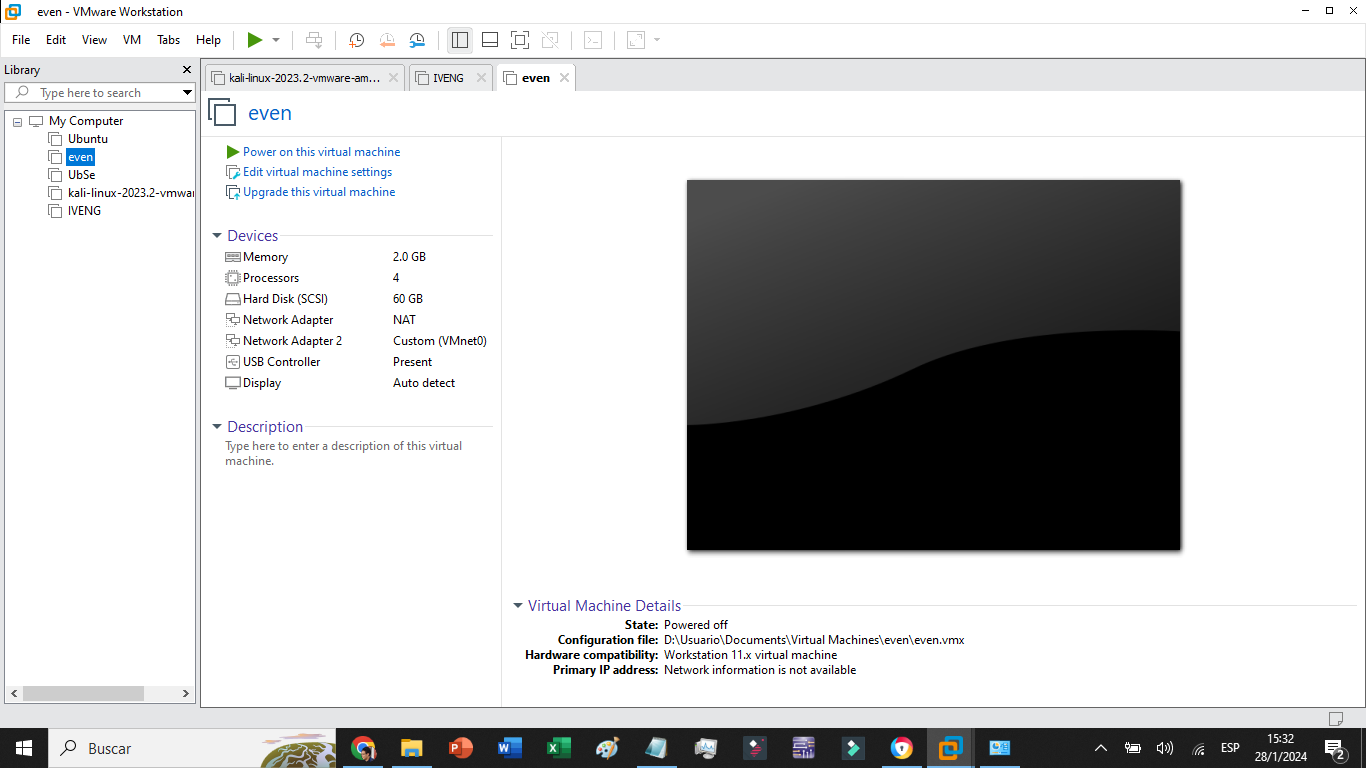

Despues de instalar, reconfigurar a

2 Gb e memoria

Poner add

Poner Network Adapter

Seleccionarlo para Vnet 0

Netword Adapter Custom

Debe ser memoria minima, porque sino la maquinola se vuelve lenta,

El Adaptor Ethernet adicional servira para que las maquinas virtuales de Eveng puedan hacer Ping con Un Mikrotik real y a este a la vez con otra maquina virtual en otra computadora

Instalar imagen de Mikrotik

Descargar enhttps://mikrotik.com/download

Raw disk image

Iniciar secion en Eveng

Puede tardar en cargar un poco, poner Enter

Poner enter para que aparesca la opcion de usuario y contraseña

La contraseña no aparece que cambie, pero si se registra

Acceder a la direccion de Eveng

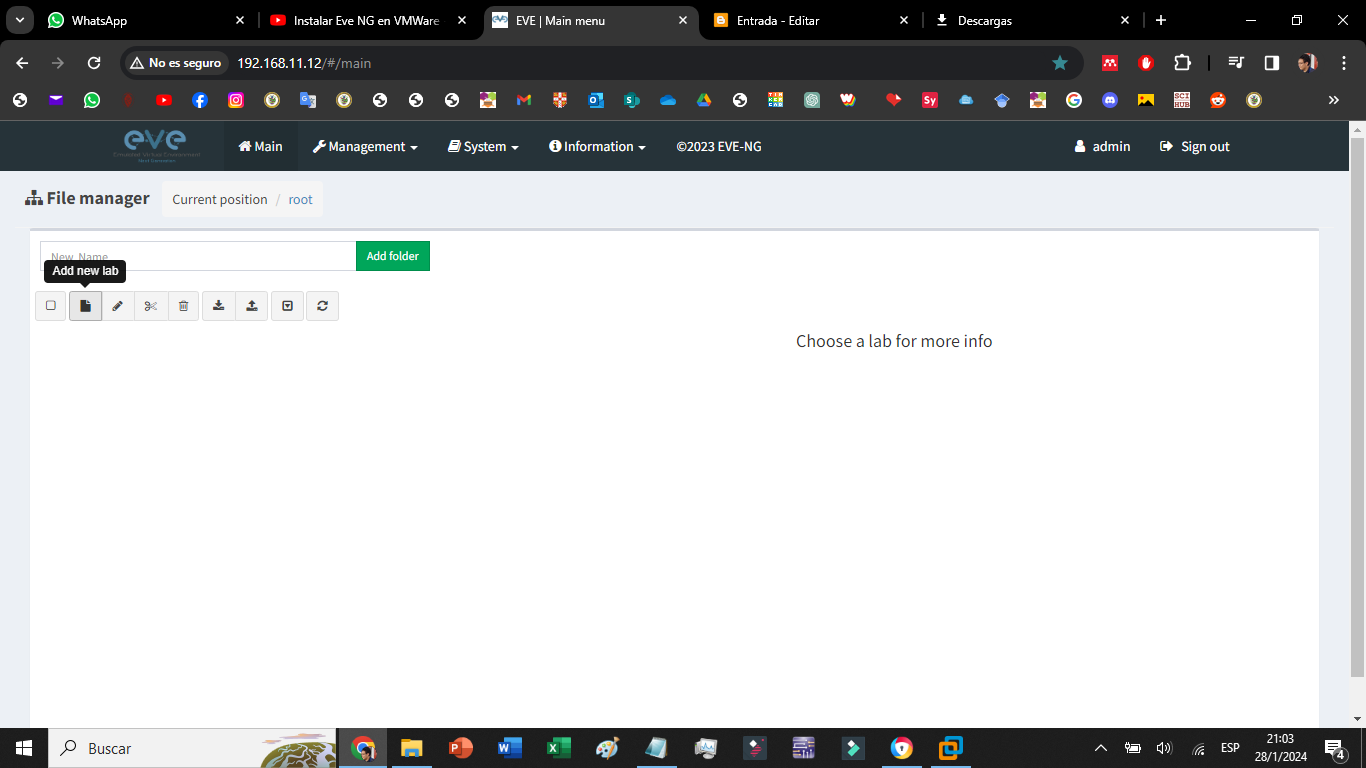

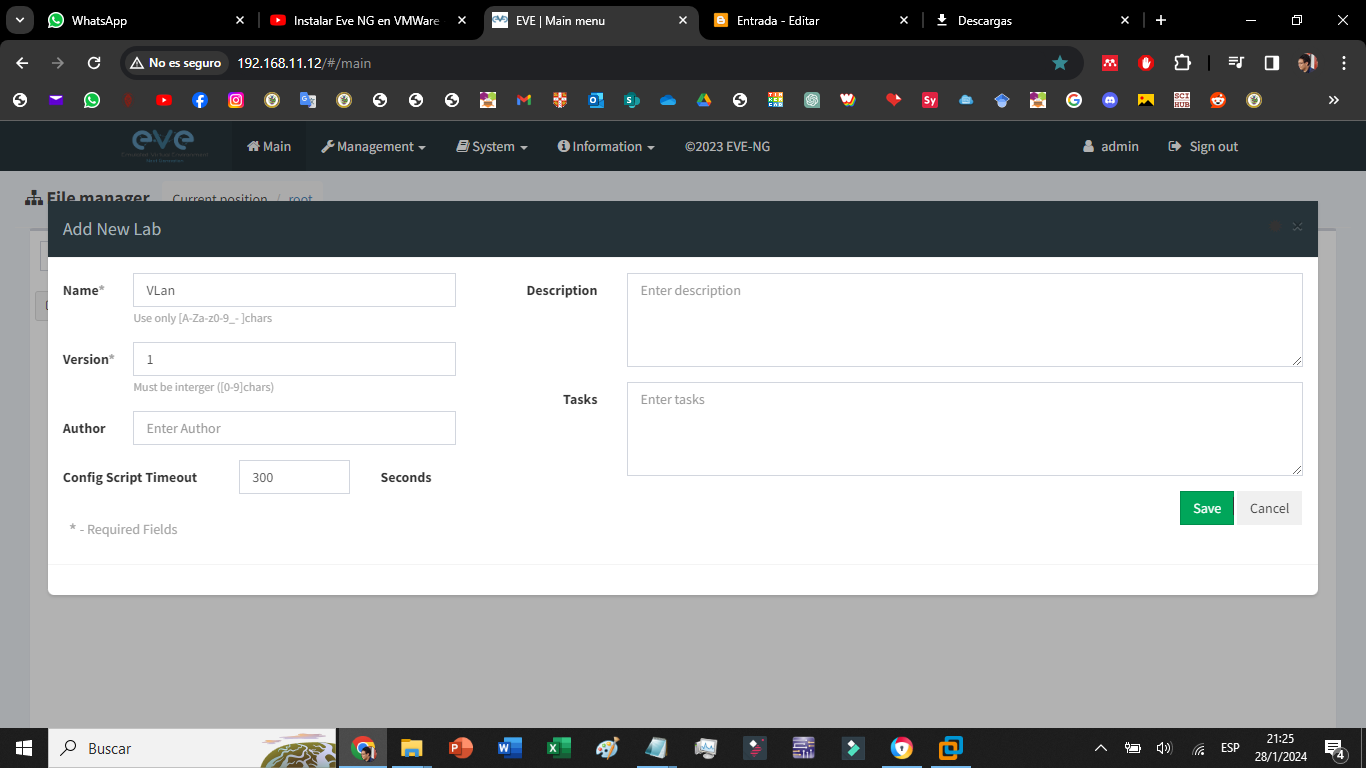

add new lab

Dar nombre y guardar

Este en primera instancia no tendra imagenes

Se debe instalar WinSCP para poder subir las imagenes

Colocar la direccion Ip del Eveng

cambiar configuracion a SCP, con puerto 22 , usuario root y contraseña del Eveng

Guardar para poder acceder a la misma en otras ocaciones

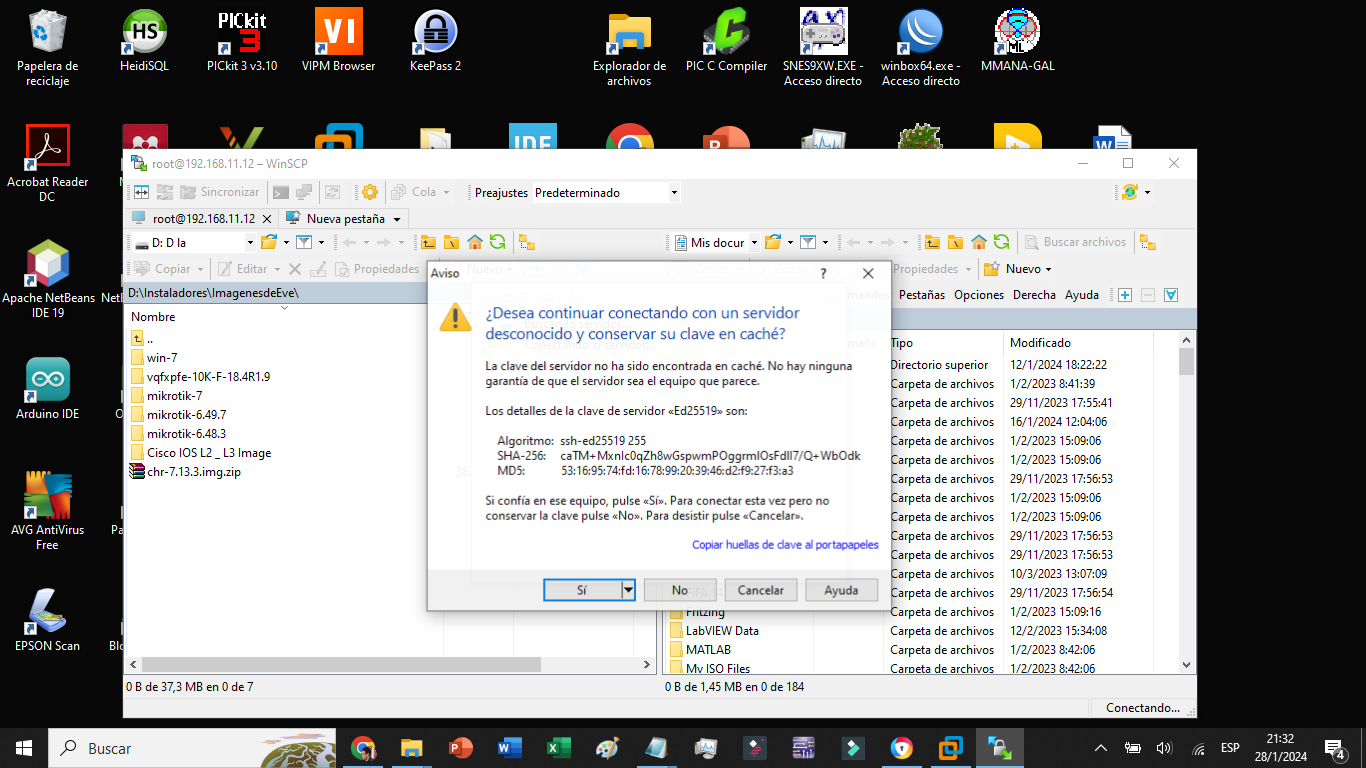

si

Ir a opt/unetlab/addons/qemu

Crear carpeta para Mikrotic, Esta se debe llamar como el nombre del proovedor y su version. en mi caso 'mikrotik-7.13.3'

aceptar

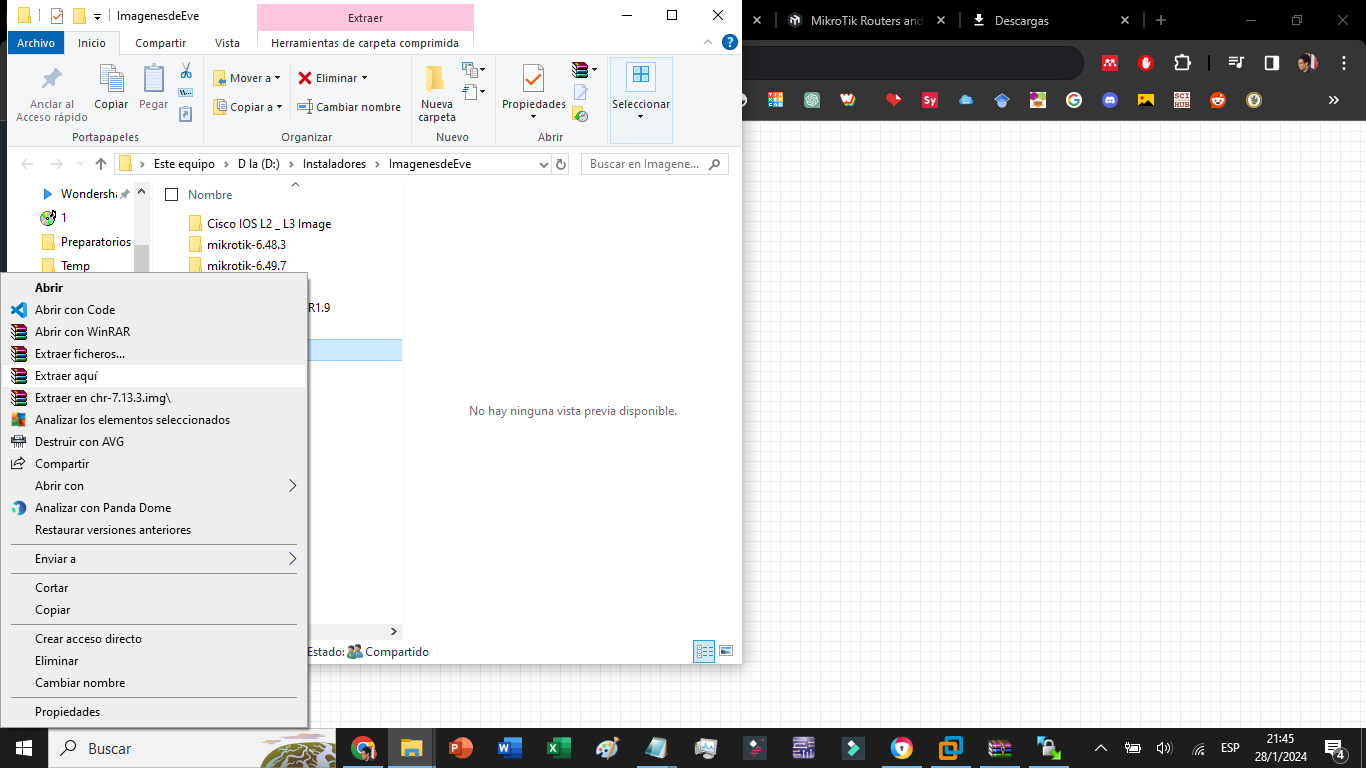

extraer  del rar la imagen del mikrotic

Abrir la carpeta donde se colocara la imagen de un lado. Ir a la carpeta donde esta la imagen del otro lado

Seleccionar imagen que se desea subir, F5 para subir

aceptar

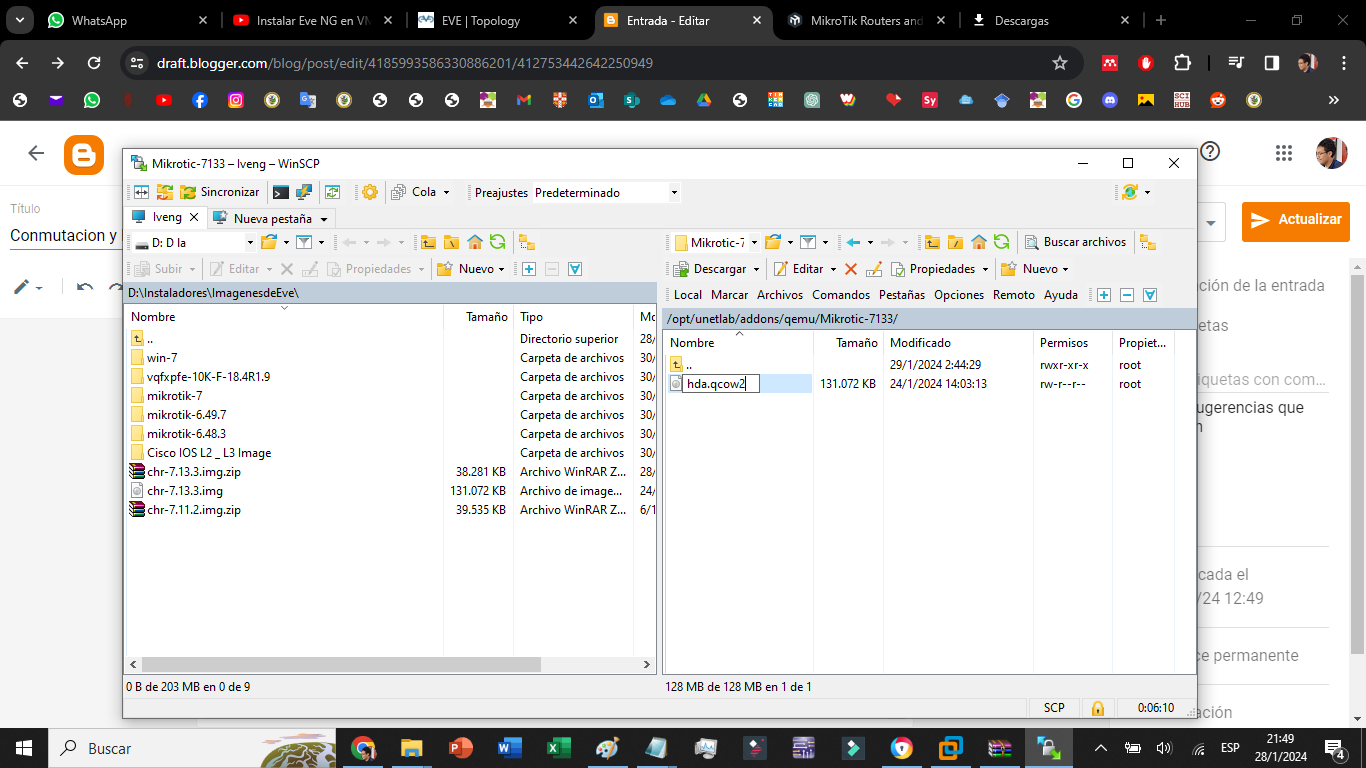

Cambiar el nombre de la imagen por 'hda.qcow2'

Para actualizar Eveng se necesita tener Putty instalado

Ingresar direccion ip del Eveng en Putty

aceptar

de usuario 'root', contrasena la que pusieron. La contrasena no aparecera en la pantalla pero escriban y poner enter

Comando reparar permisos: /opt/unetlab/wrappers/unl_wrapper -a fixpermissions io

Esperar que regrese el texto por defecto.

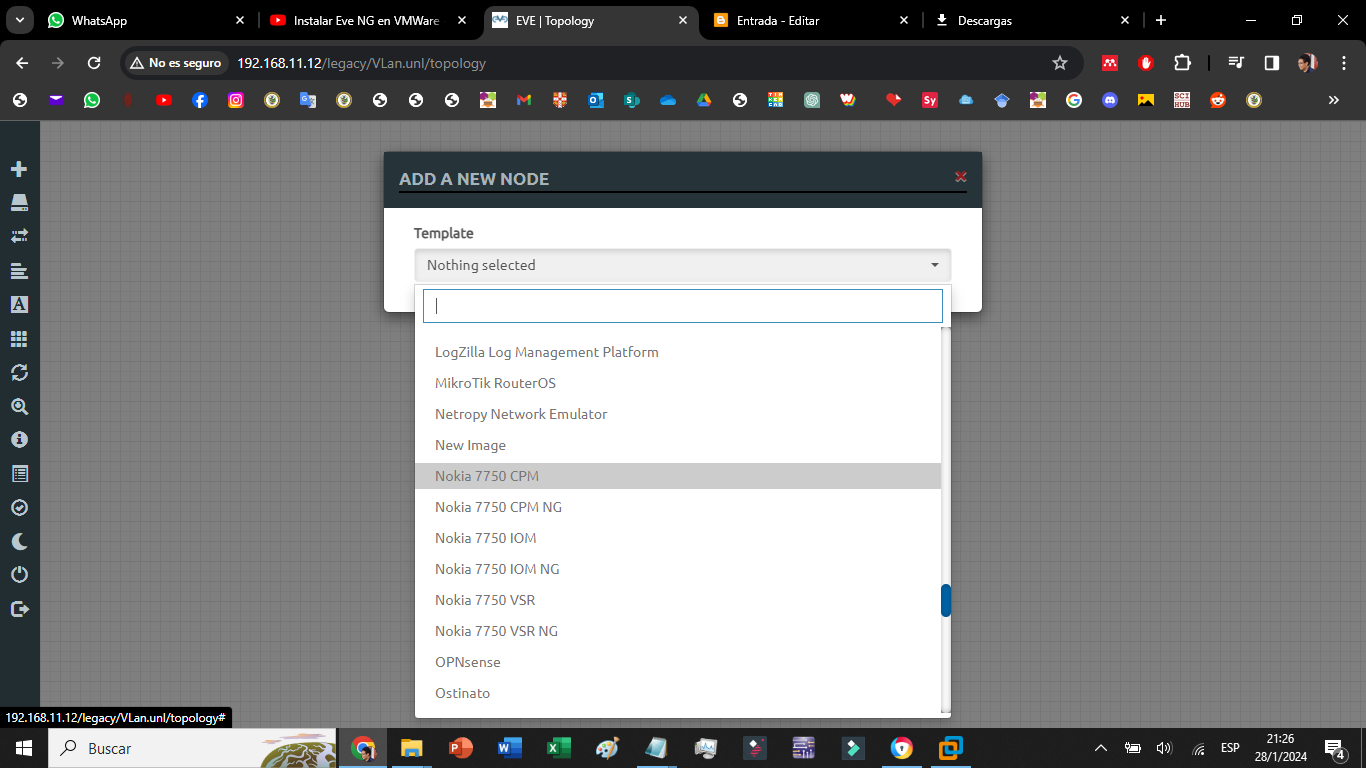

Buscar en el Eveng las imagenes con ADD AN OBJECT,

LUEGO NODE.

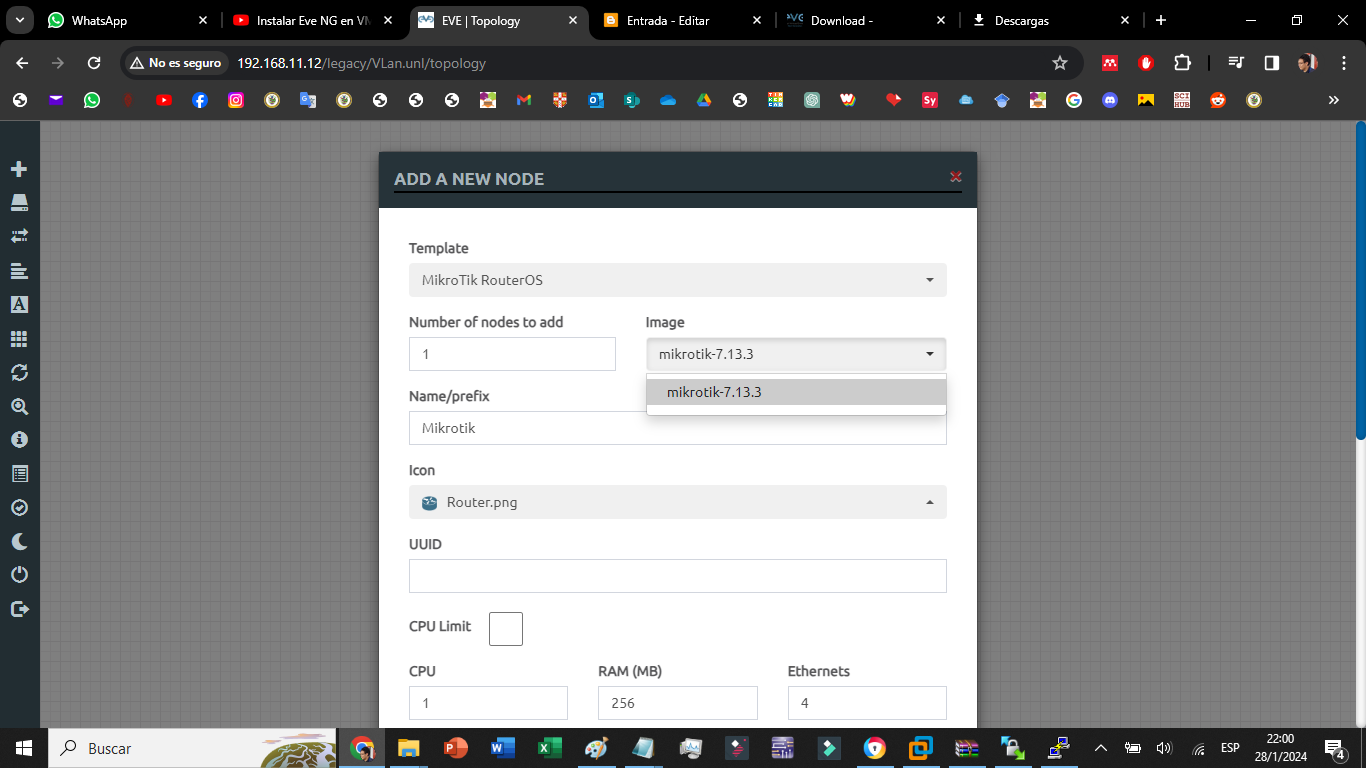

Seleccionar la version que dessen..
